Радиосвязь – это разновидность связи, при которой в качестве носителя сигнала используются радиоволны в пространстве.
Радиосвязь организуется по радионаправлениям и радиосетям.
Радионаправление – организация связи двух корреспондентов на одной частоте.
Работа в радиосети – работа нескольких радиостанций на одной частоте. У каждой радиостанции свой позывной и работают они по графику или в режиме ответ-вызов. Информацию можно передать с базовой станции сразу всем корреспондентам.
Применение радиосети или радионаправления в каждом отдельном случае зависит от конкретных условий обстановки, назначения связи, степени ее важности, специфики выполнения задач, характера и особенностей организации управления, потребности в обмене информацией, необходимости маскировки от радиоразведки противника и защиты от его радиопомех, наличия радиосредств и других факторов.
Радиосвязь между двумя или несколькими радиостанциями может быть двухсторонняя или односторонняя. При двухсторонней радиосвязи работа между радиостанциями осуществляется как на прием, так и на передачу. При односторонней радиосвязи одна или несколько радиостанций (передатчиков) работают только на передачу, а остальные – только на прием.
По характеру обмена радиосвязь может быть симплексной, дуплексной и полудуплексной.
Симплексная радиосвязь – это двухсторонняя радиосвязь, при которой передача и прием на каждой радиостанции осуществляется поочередно на одной частоте.
Дуплексная радиосвязь – это двухсторонняя радиосвязь, при которой передача осуществляется одновременно с радиоприемом на разнесенных частотах приема и передачи.
Полудуплексная радиосвязь – это симплексная радиосвязь с автоматическим переходом с передачи на прием и возможностью переспроса корреспондента.
Радиосвязь может организовываться через промежуточные радиостанции в случаях, когда она не может быть обеспечена непосредственно из-за недостаточной дальности действия радиостанций, неблагоприятных условий прохождения радиоволн, обеспечения радиосвязи разнотипными радиостанциями. Промежуточные радиостанции могут осуществлять переприем или ретрансляцию передач.
При ретрансляции на ретрансляционном пункте одна радиостанция принимает информацию от первого корреспондента на одной частоте и передает эту информацию второму корреспонденту на другой частоте и аналогично в обратном направлении.
Схема радиосвязи организуется применительно к местным условиям с учетом тактико-технических возможностей применяемых радиостанций и электромагнитной обстановки.
В зависимости от типов радиостанций, условий прохождения радиосигналов, наличия помех радиоприему и расстояний между радиостанциями система связи может строиться по принципу радиосети или по принципу радионаправлений, или комбинированным способом, когда в схему радиосвязи входят радиосети и радионаправления.

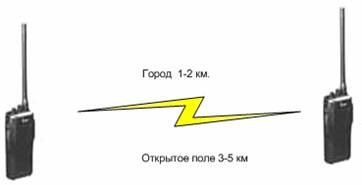

Системы радиосвязи ближнего действия
Такие системы используются для организации небольшой сети связи для оперативного управления на небольшой территории. Зона покрытия такой системы не превышает 1-2 км.
Достоинства:
• экономное использование частотного ресурса;
• невысокая стоимость системы;
• Возможность использования безлицензионных станций диапазона LPD и PMR
Недостатки: небольшая зона действия.
Система связи большого радиуса действия

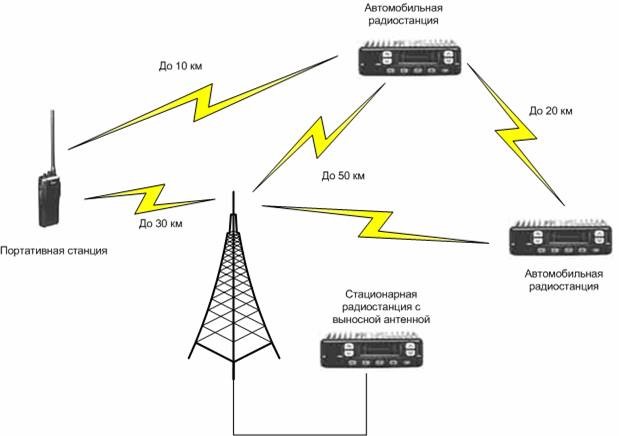

Система с базовой радиостанцией.
Подобная система состоит из стационарной базовой радиостанции, антенны, поднятой на максимально возможную высоту, и нескольких портативных и автомобильных радиостанций.
Эта система обеспечивает возможность радиосвязи мобильных станций с базовой радиостанцией во всей зоне действия (до 50 км при оптимальной высоте антенны) и связь портативных радиостанций между собой на расстоянии 1-3 км.
Достоинства:
• большая зона покрытия;
• Экономия частотного ресурса (необходима одна частота).
Недостатки:
• Малое расстояние прямой связи между абонентами радиосети.
• Антенна базовой радиостанции, должна располагаться там же, где находится узел связи. Из-за этого, трудно обеспечить наилучшую для данной местности высоту подвеса антенны, что ограничивает радиус действия системы радиосвязи.
В зависимости от типа применяемых радиостанций, возможны несколько разновидностей сетей такого типа:
- Радиосети без индивидуального вызова, работающие по принципу «один говорит – все слышат»;
- Радиосети с индивидуальным и групповым вызовом – более совершенный тип сети. Здесь возможна работа на одной частоте нескольких групп пользователей без взаимных помех, вызов одного определенного абонента, группы абонентов и общий вызов. В качестве признака группы могут быть использованы сигналы тонального шумоподавителя (CTCSS) или использование функционала цифровых радиостанций.

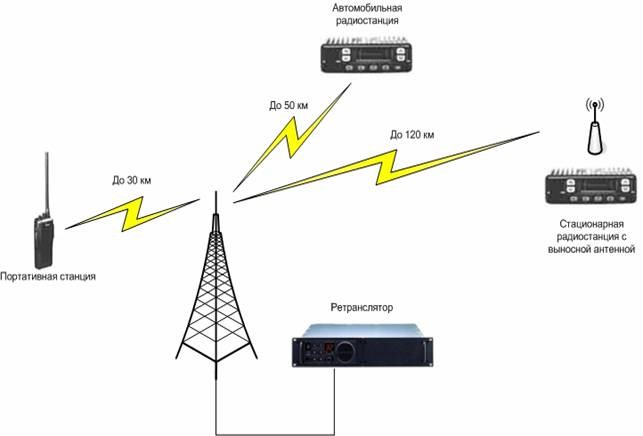

Система с ретранслятором
Так же, как и системы с базовой радиостанцией, системы радиосвязи с ретранслятором предназначены для охвата значительных территорий. При этом, все радиостанции могут связываться между собой через ретранслятор, вследствие чего появляется возможность размещать базовую радиостанцию в любом месте зоны покрытия. Ретранслятор обычно размещается на верхних этажах высотных зданий, на вышках, в технических помещениях.
Система радиосвязи с ретранслятором, использует две частоты (одна для приема, другая для передачи). Разнос частот в диапазоне 130-170 МГц должен быть не менее 0,6 МГц, а в диапазоне 400-490 МГц не менее 4 МГц.
Достоинства:
• Значительный радиус действия системы связи.
• Возможность размещения антенны ретранслятора на самых высоких точках.
Недостатки:
• Необходимость использования двух частот;
• Более дорогое оборудование базовой станции.
В системе с ретранслятором возможно использование систем индивидуального и группового вызова, т.е. разделить передаваемую информацию между командным составом и подчиненными.
